Resumen
Este dispositivo es un dispositivo de detección de accesorios del tanque (válvula de respiración, parallamas, válvula de seguridad hidráulica) y es una plataforma operativa para detectar si los accesorios del tanque están calificados. Este dispositivo se puede utilizar para detectar accesorios de tanques de almacenamiento con diámetros que van desde DN50 a DN250 y DN50 a DN350. Los principales parámetros de detección incluyen la presión de apertura, la tasa de ventilación, la presión de funcionamiento y la diferencia de presión.
Según norma: Q/TMLYB09-2021 Dispositivo móvil de inspección de accesorios para tanques de petróleo
Especificación técnica: Q/SY 08007-2017 Especificación técnica para la inspección de accesorios para tanques de petróleo

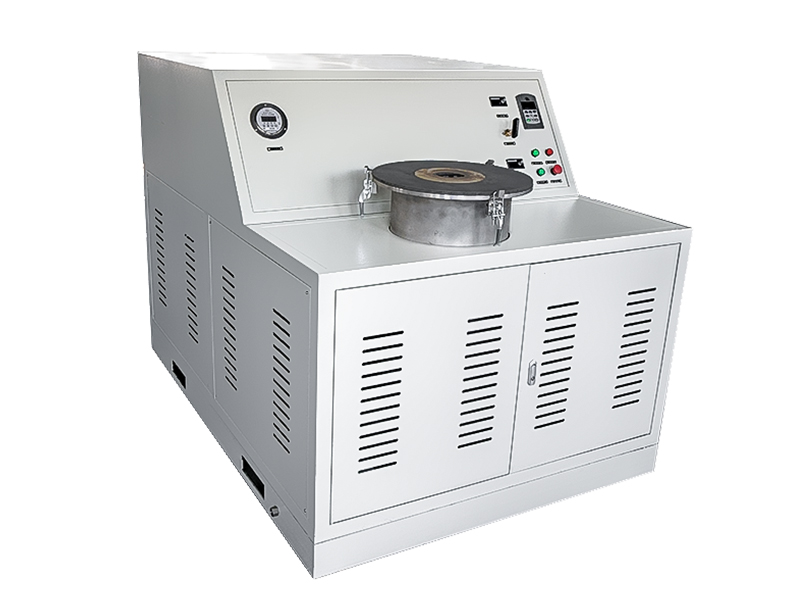

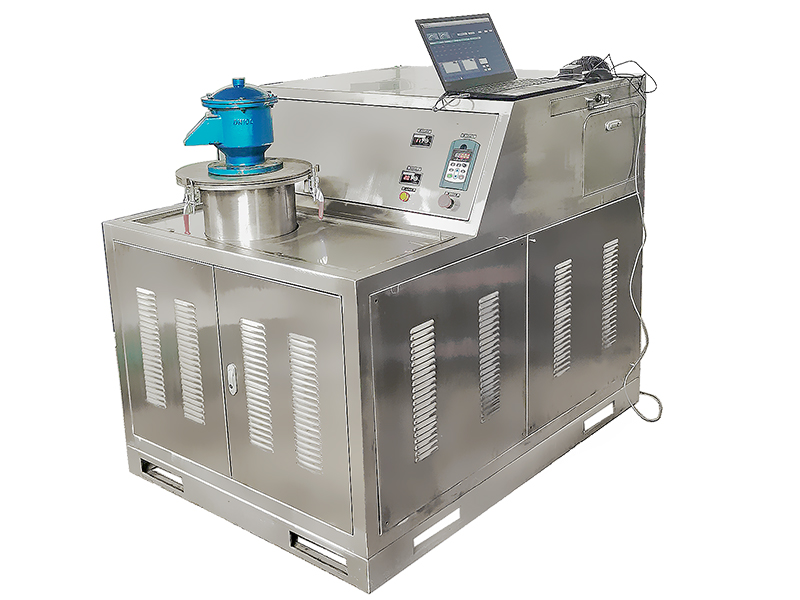

La estructura de este dispositivo se muestra en el diagrama, compuesta principalmente por el sistema de energía, sistema de guía, sistema de control, plataforma de detección, etc. proporcionado por el ventilador de fuente de aire.
Principales parámetros técnicos.
Dimensiones externas DN250: 1070 * 1480 * 1200 mm (largo * ancho * alto)
Dimensiones externas DN350: 1400 * 1900 * 1400 mm (largo * ancho * alto)
Prueba de tensión de alimentación DN250: monofásica AC220V
Tensión de alimentación de prueba DN350: trifásica 380V
● Rango de diámetro del accesorio de detección: DN50~DN350mm
Precisión de medición de flujo: nivel 1,0
Rango de medición de caudal DN250: 50-2800Nm3/h (presión positiva) 50-2000Nm3/h (presión negativa)
Rango de medición de caudal DN350: 50-5400Nm3/h (presión positiva) 50-3000Nm3/h (presión negativa)
Precisión de medición de presión: nivel 0,065
Rango de medición de presión: ± 5 kPa
Potencia máxima DN250: 9KW
Potencia máxima DN350: 19KW
Resolución de ajuste de flujo: 0,2%
DN250 Peso: 500Kg
DN350 Peso: 800Kg
