Introducción del equipo

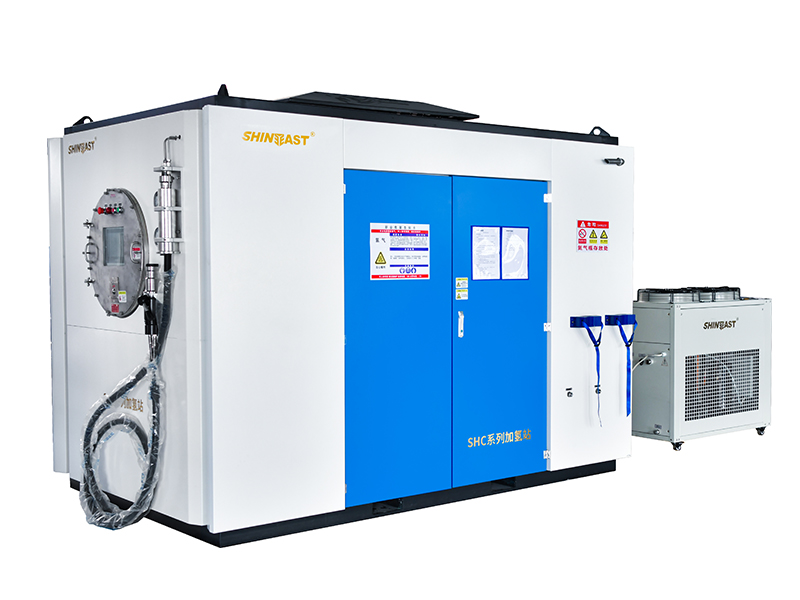

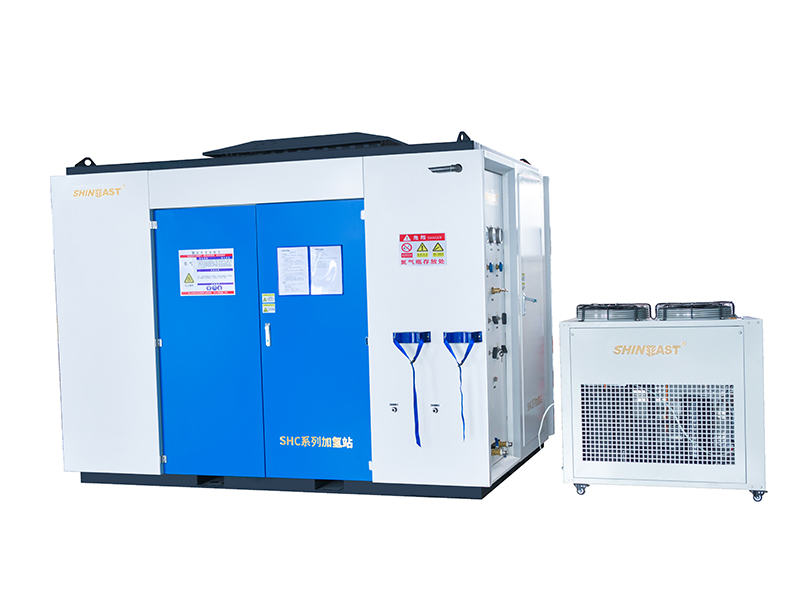

El compresor de hidrógeno utilizado en la estación de servicio de hidrógeno se centra alrededor de un propulsor de hidrógeno impulsado por líquido, con una presión de diseño de hasta 100 MPa, utilizado para el reabastecimiento de hidrógeno de vehículos de combustible de hidrógeno de grado 70 MPa en la estación de servicio.
El sistema compresor de hidrógeno tiene las características de alta integración, operación simple, control flexible, mantenimiento conveniente y bajo costo general.
Composición del equipo
El equipo consta principalmente de un refuerzo de gas impulsado por líquido, una estación de bomba hidráulica, un sistema de refrigeración y una parte de control eléctrico.
Función del compresor de gas impulsado por líquido: El compresor utiliza presión hidráulica como fuente de energía impulsora para presurizar el gas con una cierta presión y alcanza la presión de escape nominal cuando el caudal cumple con los requisitos.
Parámetro técnico
Modelo de equipo: SHC-100-500-H2
Medio comprimido: gas hidrógeno de alta pureza
Tipo de compresión: tipo pistón hidráulico
Nivel de compresión: dos niveles
Presión de admisión (Mpa): 5-20,0
Temperatura de entrada (℃): < 40
Presión máxima de escape (MPa): 100
Temperatura de escape (después de enfriar) (℃): ≤ 40
Capacidad de repostaje (kg ³/ d) 12h: ≥ 500 (entrada 12,5MPa, salida 45MPa)
Método de enfriamiento: refrigeración por agua
Voltaje del motor (V): 380V/50Hz
Nivel a prueba de explosión: Ex dII CT4
Ocasiones aplicables: estaciones de servicio de hidrógeno.
