El equipo de prueba deberá hacer referencia a las normas nacionales pertinentes.
Marca de color del cilindro de gas GB7144
GB8335 Roscas especiales para cilindros de gas
GB/T8336 Medidores de rosca especiales para cilindros de gas
Método de prueba hidrostática GB/T925 para cilindros de gas
GB12135 Condiciones técnicas para la estación de inspección periódica de cilindros de gas GB/T12137 Método de prueba para la estanqueidad de los cilindros de gas
GBI5382 Especificación general para válvulas de cilindros de gas
JB4730-94 Pruebas no destructivas de recipientes a presión
TSGZ700 Reglas estándar para instituciones de inspección y prueba de equipos especiales TSGR0009-2009 Reglamento sobre supervisión de seguridad de cilindros de gas emitido por la Administración Estatal de Supervisión de Calidad y Tecnología el 24 de abril de 2003 No. 46

Rango de prueba:
La línea de prueba es aplicable a la línea de detección de cilindros de gas contra incendios de inspección regular, cilindros enrollados circunferencialmente revestidos de acero de diferentes tipos y especificaciones, con una presión de trabajo nominal de 16-25MPa y un volumen nominal de 30-230L.
1. Parámetros de especificación del cilindro sin costura:
① Diámetro exterior del cilindro de gas: φ 219-φ426 mm
② Longitud del cilindro: 600-2000 mm
③ Peso del cilindro de gas: ≤ 160 kg
2. Forma del cilindro: forma A (cierre inferior), forma B (fondo cóncavo)

Actuación:
1. Cumplir con la inspección anual del cilindro de gas contra incendios.
2. Es adecuado para la inspección integral en línea de cilindros de gas de diferentes especificaciones y cumple con los requisitos de las regulaciones y normas nacionales pertinentes para la inspección.
3. La línea de prueba tiene cierta capacidad de operación automática para realizar el proceso de flujo, mejorar en gran medida la eficiencia de la prueba y garantizar la calidad de la prueba.

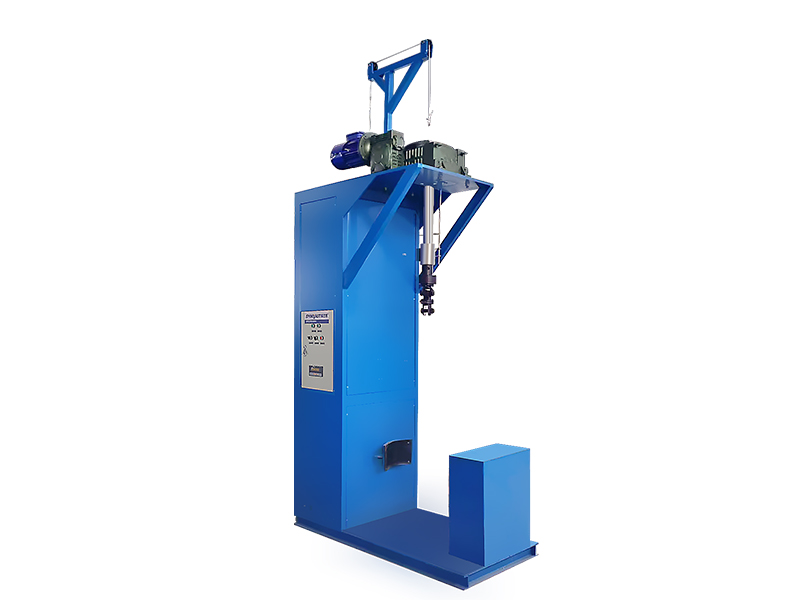

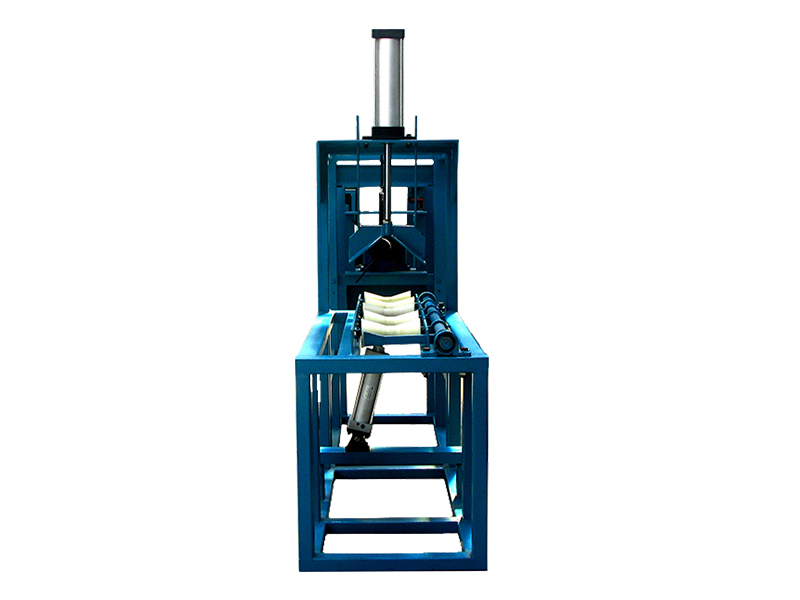

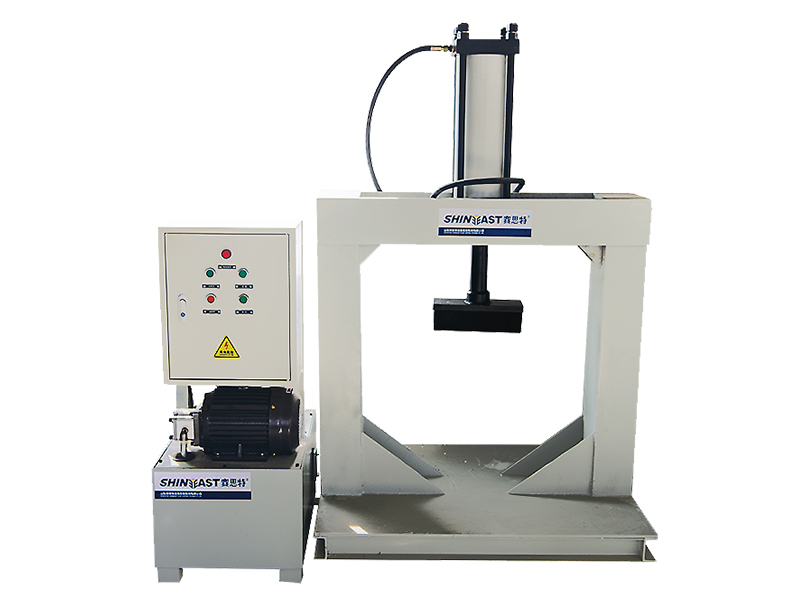

Máquina de carga y descarga de válvulas de cilindros

La máquina de carga y descarga de válvulas de cilindro Shineeast está diseñada y fabricada de acuerdo con los requisitos en China, donde está estrictamente prohibido usar alicates para cadenas de tuberías u otras herramientas que puedan dañar fácilmente el cuerpo del cilindro para cargar y descargar válvulas del cilindro y los requisitos del cilindro. fabricantes, estaciones de inspección y otros trabajos de carga y descarga de válvulas de cilindros. El equipo es adecuado para la carga y descarga de válvulas de varios cilindros de gas con un diámetro de válvula de φ 219- φ426 mm. Operación simple, rendimiento seguro y confiable.

Principales parámetros técnicos:
Modelo: PFX-01
Tipo: tipo horizontal, tipo vertical
(1) Potencia del motor: 1,5 kW
(2) Relación de transmisión: 1: 60
(3) Velocidad del husillo: 15r/min
(4) Presión de la fuente de aire: 0,5-0,8 MPa
(5) Cilindros aplicables: diámetro φ 219- φ 426 mm, longitud: 600-2000 mm
(6) Modo de control: manual/automático

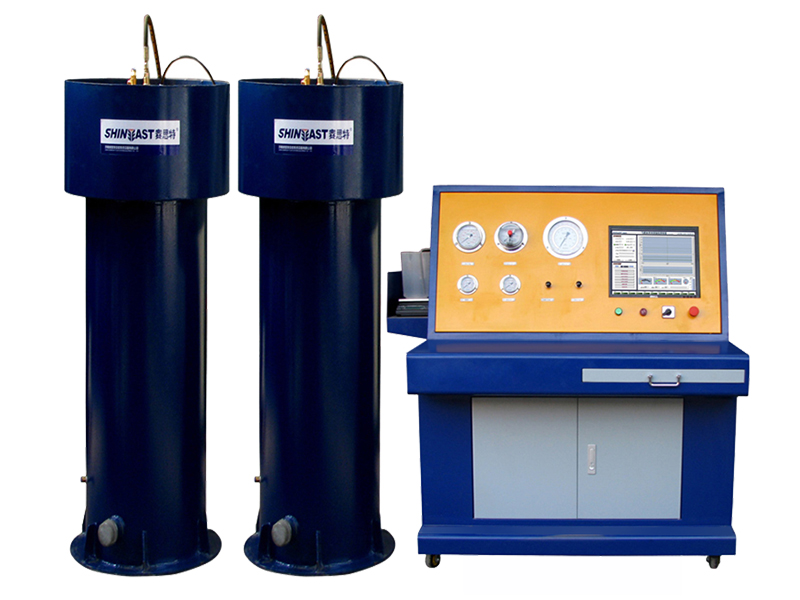

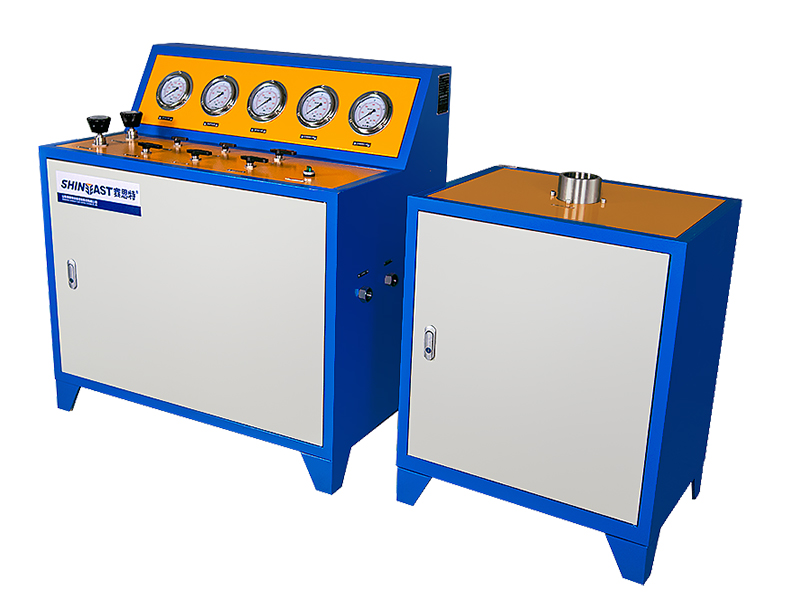

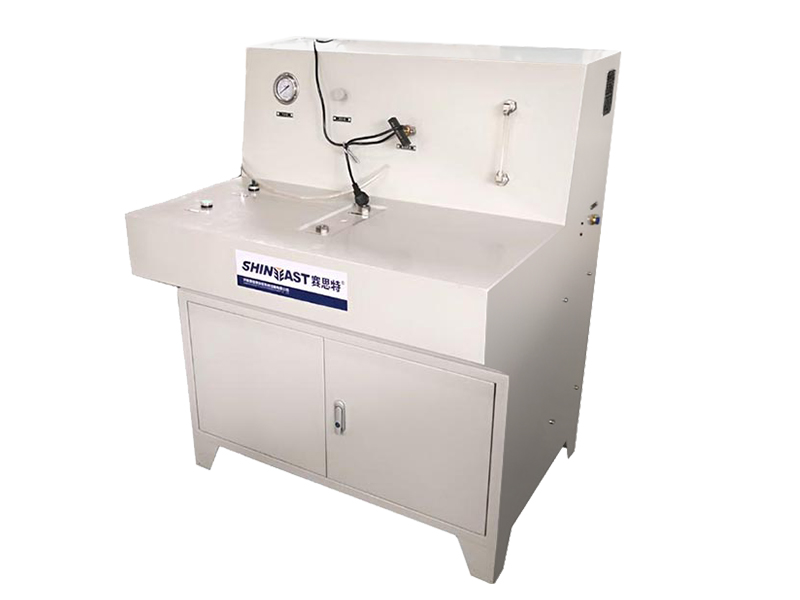

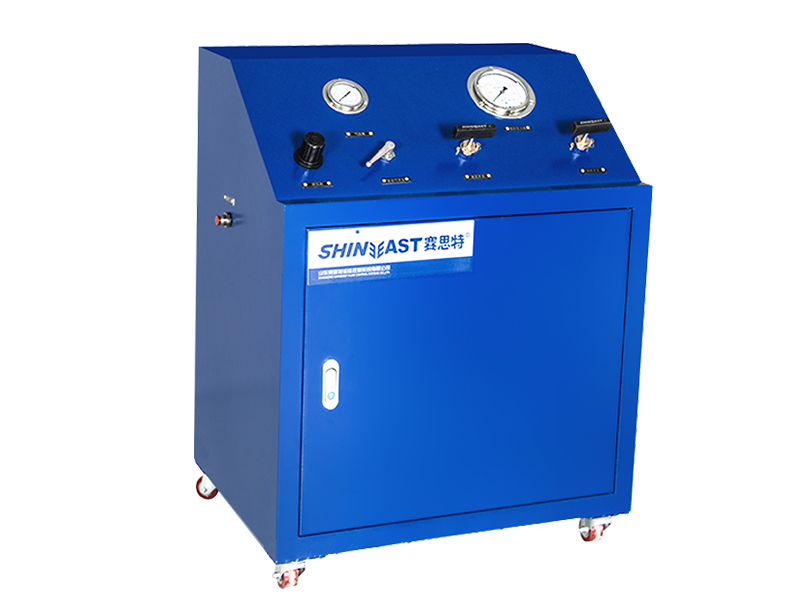

Máquina de prueba hidrostática para cilindros de gas

La máquina de prueba hidrostática Shineeast para cilindros de gas es un método de prueba de camisa de agua, que es aplicable a todas las pruebas hidrostáticas donde se requiere la determinación de expansiones volumétricas. Consiste en encerrar un cilindro lleno de agua dentro de una camisa de prueba llena de agua. Luego se aplica presión internamente al cilindro, lo que hace que el cilindro se expanda. Las expansiones volumétricas totales y permanentes del cilindro se determinan midiendo la cantidad de agua desplazada por la expansión del cilindro cuando está bajo presión y después de que se ha liberado la presión. Este es el único método de prueba que recalificará un cilindro para cargarlo hasta un 10% por encima de la presión de servicio marcada.

La máquina de prueba hidrostática Shineeast para cilindros de gas se aplica a las pruebas hidrostáticas de medición externa de varios cilindros de gas de alta presión y al conjunto completo de pruebas de funcionamiento, como pesaje de cilindros vacíos, inyección de agua, extracción de aire, pesaje de cilindros llenos, pruebas hidrostáticas, etc. se llevan a cabo por ordenador. A través de la prueba, la tasa de deformación residual del volumen del cilindro se puede medir con precisión para garantizar el uso seguro del cilindro. La máquina está diseñada y fabricada según el método de prueba hidrostática GB/T9521 para cilindros de gas.

Principales parámetros técnicos:
(1) Presión de prueba: 0-70MPa
(2) Cilindro aplicable: OD: φ 219 - φ 426 mm, longitud: 600 - 2000 mm

(3) Presión del aire de accionamiento: 0,6-0,8 MPa

(4) Consumo de aire: ≥ 1M3/min

(5) Energía eléctrica: 220V/50Hz

(6) Modo de control: control por computadora y tarjeta de adquisición de datos (American NI)

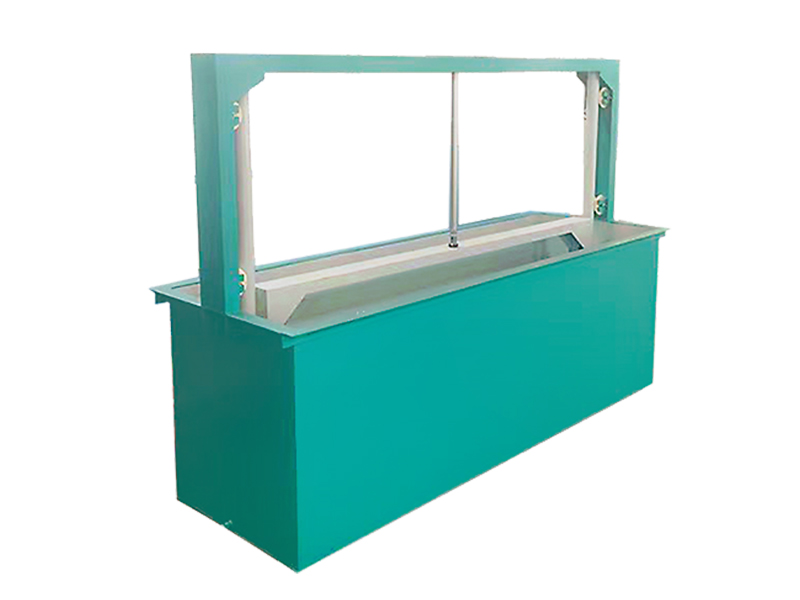

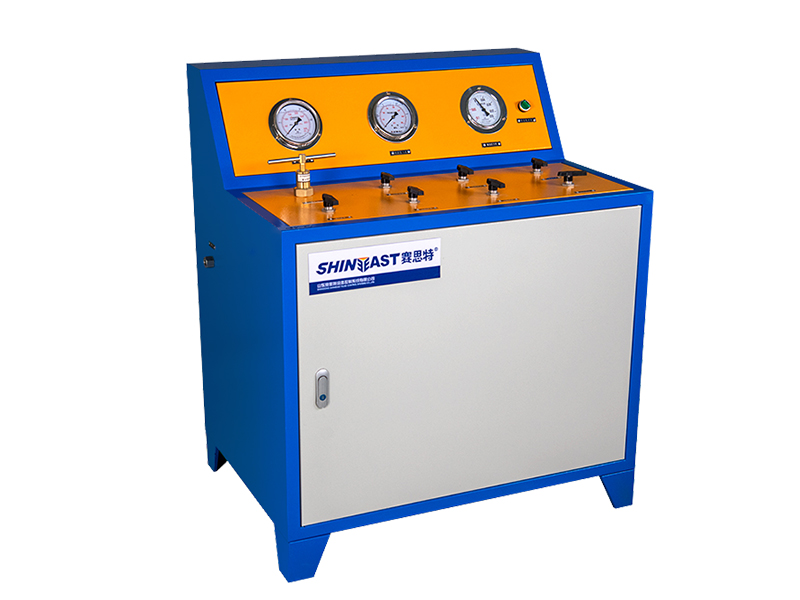

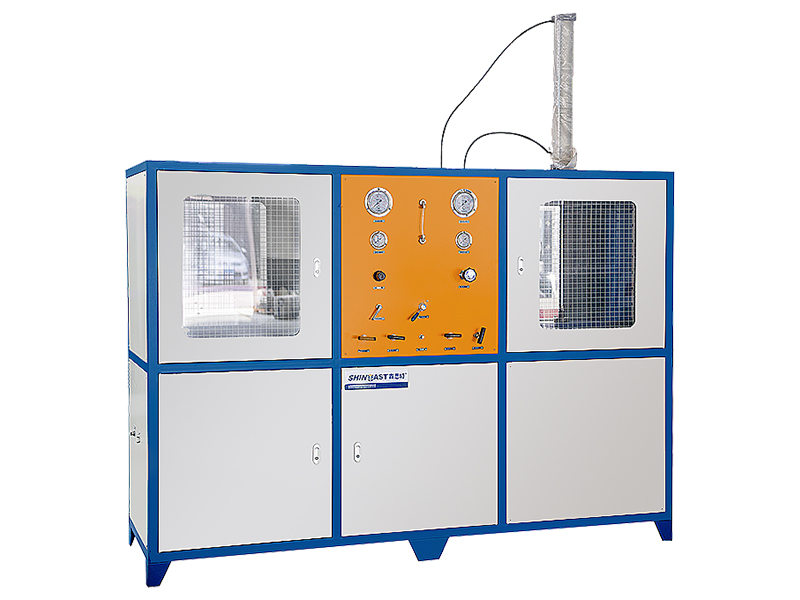

Máquina de prueba de fugas de aire para cilindros de gas
Configuración del sistema:

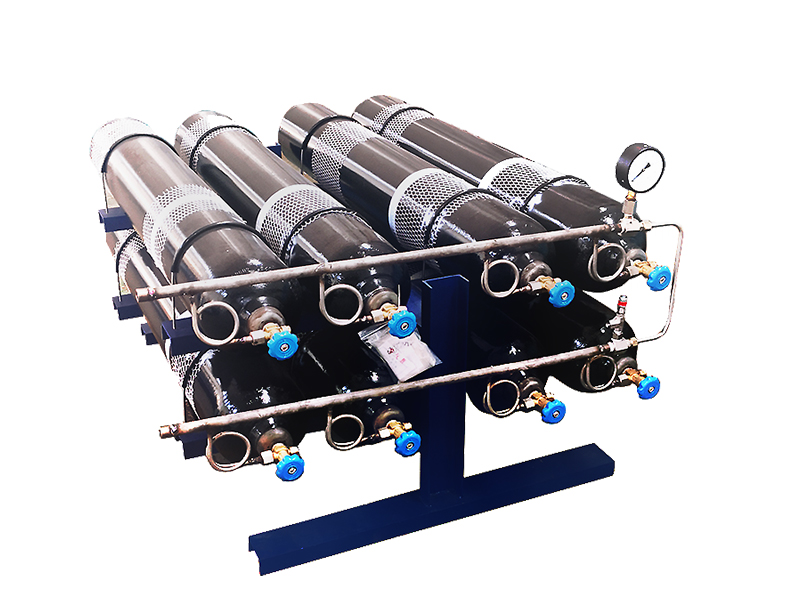

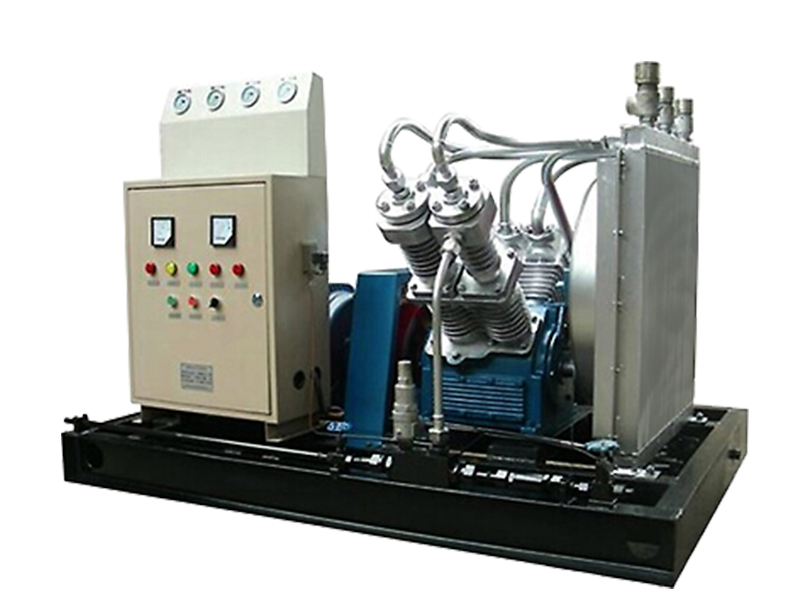

La máquina de prueba de fugas de aire consta principalmente de un compresor de aire de alta presión, un tanque de agua, un gabinete de control y un grupo de cilindros de almacenamiento.

Parámetros técnicos de la máquina de prueba de fugas de aire QM-2 para cilindros de gas:
Tipo: QM-2
Presión de prueba: 200 Bar
Eficiencia de trabajo: 5-10 cilindros de gas por hora
Presión de aire de accionamiento: 0,6-0,8 Mpa
Suministro de electricidad: 380V/50Hz
No. de estaciones: Dos estaciones
Desplazamiento de aire desde alta presión: 1,5N M3/min
Tipo de refrigeración: refrigeración por viento

Máquina secadora interna de cilindro
La máquina secadora interna de cilindros Shineeast se utiliza para secar el interior del cilindro de gas después de la prueba hidrostática, y la forma más sencilla de eliminar el agua dentro del cilindro es soplarla con aire caliente. Este equipo adopta el modo de calefacción eléctrica y la temperatura es ajustable. El ventilador envía aire caliente al interior del cilindro para que se seque.
El equipo está equipado con calentador eléctrico y ventilador, con estructura compacta, instalación conveniente, uso simple y rendimiento confiable, es uno de los equipos especiales necesarios para el secado interno de cilindros de gas.

Principales parámetros técnicos.
Modelo: GZ-01
(1) Cilindro aplicable: diámetro φ 219- φ 426 mm, 600-2000 mm de largo
(2) Temperatura establecida: 0-100 ℃
(3) Potencia total: 17KW
(4) Estante de rotación de botellas: 2 estaciones

(5) Eficiencia de trabajo: ≥ 12 piezas/h

(6) No. de estación: 4 estaciones

(7) Dimensión total: aproximadamente 2100 × mil × 1100 mm

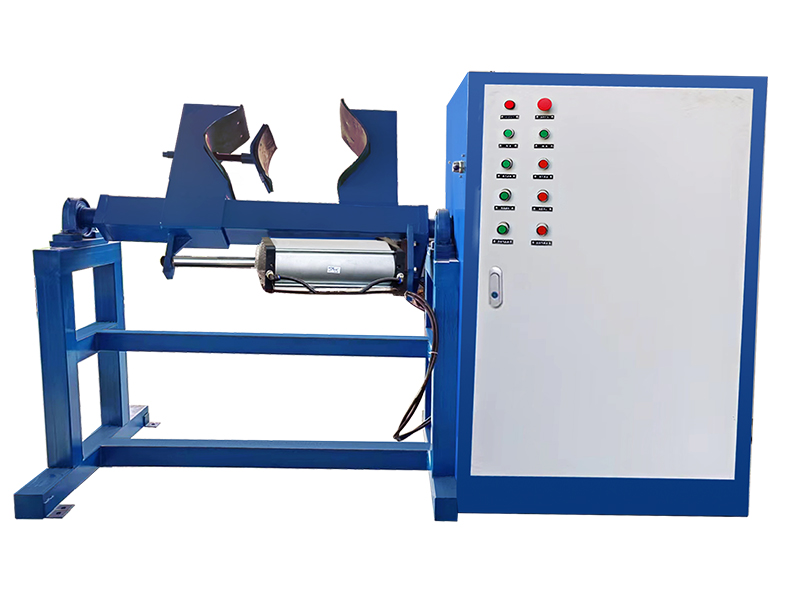

Máquina combinada para limpiar, secar y verter agua.
La máquina combinada está equipada con un dispositivo de sujeción y un motor de engranajes, lo que hace que la máquina tenga la función de girar el cilindro de gas 180 grados, esto puede realizar el vertido de agua del cilindro de gas; La máquina también está equipada con una bomba de agua de alta presión y una máquina de vapor de vapor, la bomba de agua de alta presión se encarga de limpiar el interior del cilindro y la máquina de vapor de vapor se utiliza para secar el interior del cilindro.
La secuencia del proceso de la máquina es verter agua, limpiar el interior del cilindro y secar el interior del cilindro.
La máquina es aplicable a cilindros con un diámetro entre 200 mm y 406 mm, con una altura de 700-1300 mm; y puede manejar un cilindro de gas a la vez.

Modelo: CM-01-01
Tamaño del cilindro aplicable: diámetro exterior: 200-406 cm, altura: 700x1300 mm
Velocidad de vuelco: 3,8 r/min
Motorreductor: 2,2 KW/380 V.
Parte secadora (generador de vapor): 9KW/380V
Bomba de agua para limpieza del cilindro: 0.75KW/380V
ángulo de vuelco: 180°
Presión de aire: 3-8 bar
No. de estación: Una estación

Partes principales de la máquina: soporte volcable, panel de control, caja de cambios, bomba de agua, generador de vapor, etc.

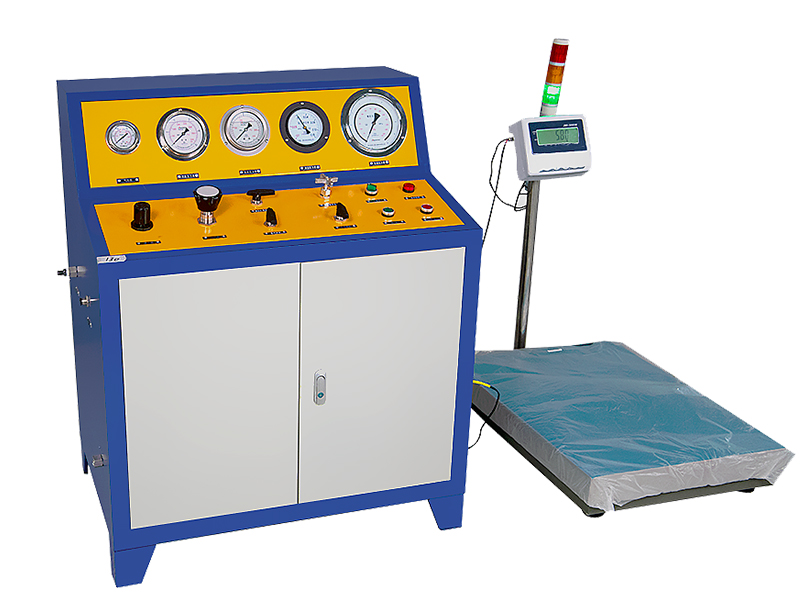

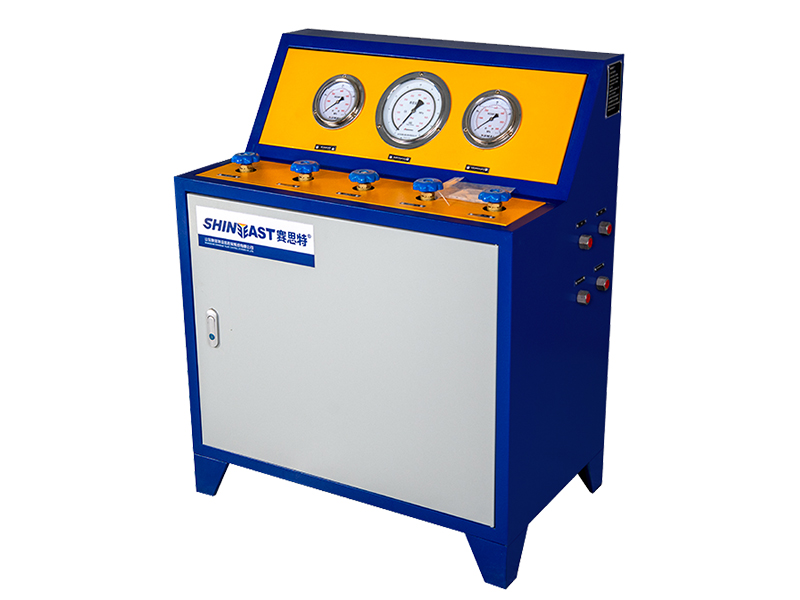

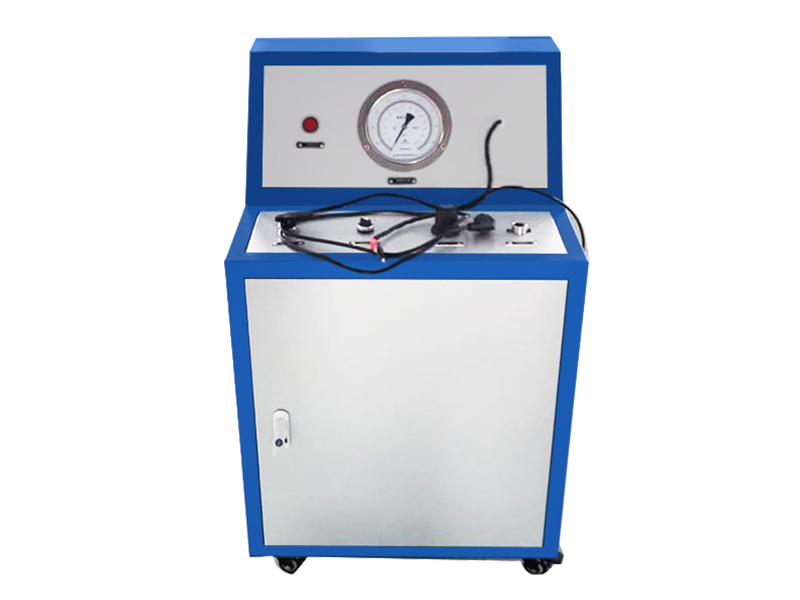

Máquina de prueba de válvula de cilindro

Principales parámetros técnicos.

Modelo: FX-01

(1) Presión de la fuente de aire: ≥ 20 MPa

(2) Presión de prueba: 20MPa
(3) Medio de prueba: aire comprimido
(4) Presión de conducción: 0,4-0,8 MPa
(5) Eficiencia de trabajo: 40-50 piezas/h
(6) Dimensión total: aproximadamente 750 × 650 × 1200 mm
