Los equipos de ensayo deberán cumplir las normas nacionales pertinentes

GB24162-2009 Inspección y evaluación periódica de cilindros de gas natural comprimido para automóviles, con revestimiento metálico y bobinado circunferencial de filamento

GB7144 Marcado de colores de los cilindros de gas

GB8335 Roscas especiales para cilindros de gas

GB/T8336 Galgas de roscas especiales para cilindros de gas

GB/T925 Método de ensayo hidrostático para cilindros de gas

GB12135 Condiciones técnicas para estaciones de inspección periódica de cilindros de gas GB/T12137 Método de ensayo de estanqueidad de cilindros de gas

GBI5382 Especificación general para válvulas de cilindros de gas

GBI7258 Cilindros de gas natural comprimido para automóviles

GB17,926 Válvulas de cilindros de gas natural comprimido para vehículos

GB19533 Inspección y evaluación periódica de cilindros de gas natural comprimido para automóviles

JB4730-94 Ensayos no destructivos de recipientes a presión

TSGZ700 Reglas estándar para las instituciones de inspección y ensayo de equipos especiales TSGR0009-2009 Reglamento sobre la supervisión de la seguridad de los cilindros de gas, emitido por la Administración Estatal de Supervisión de la Calidad y la Tecnología el 24 de abril de 2003, n.º 46

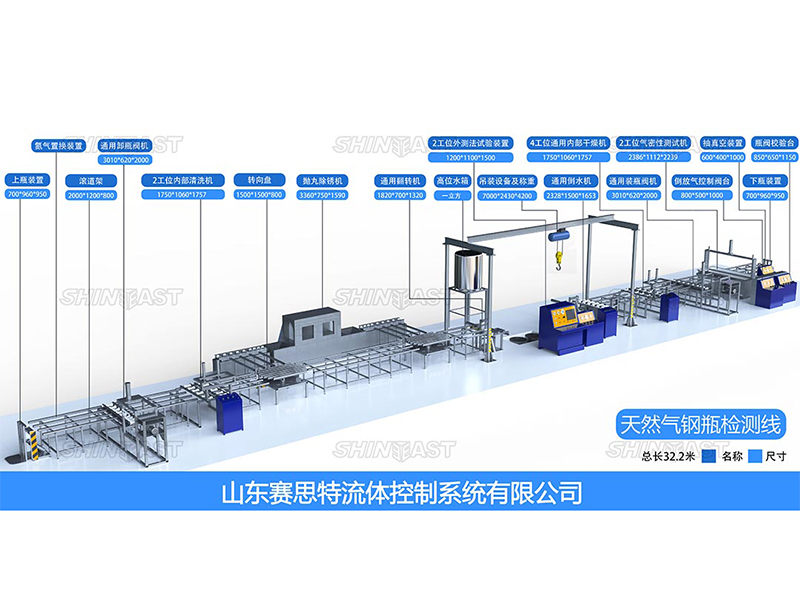

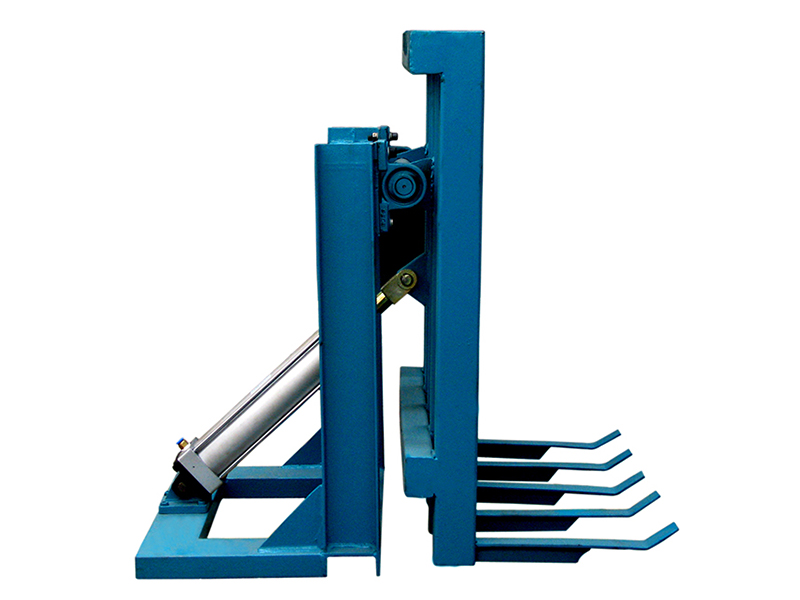

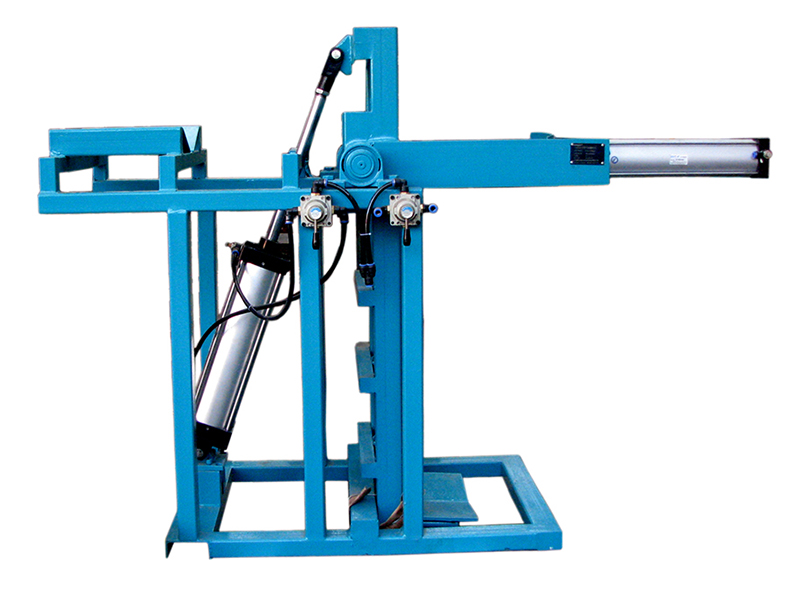

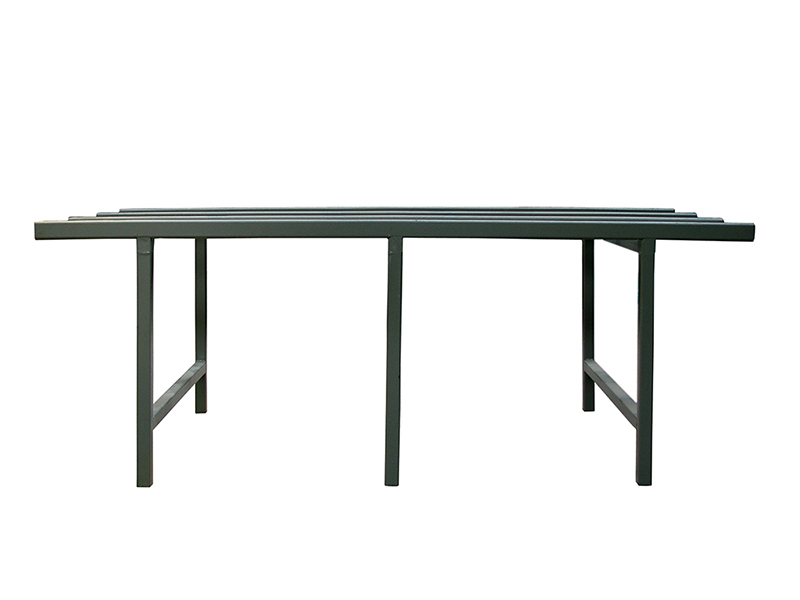

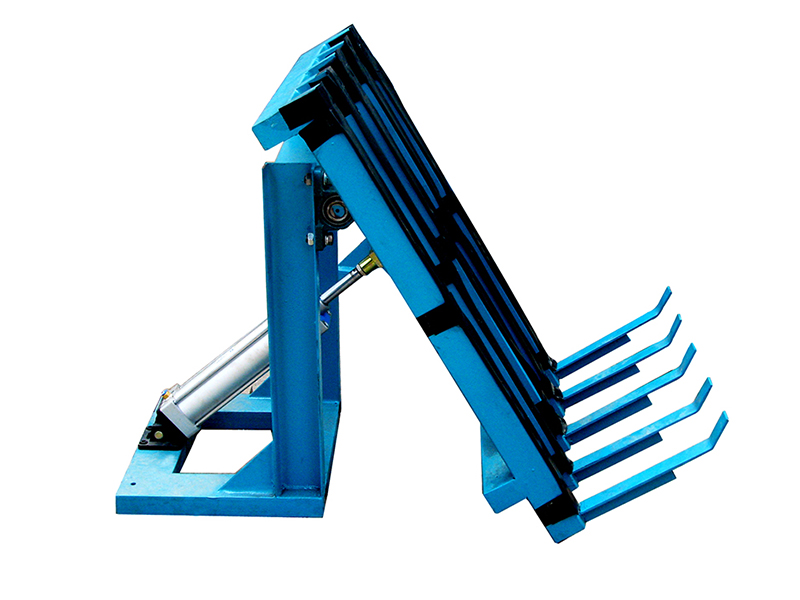

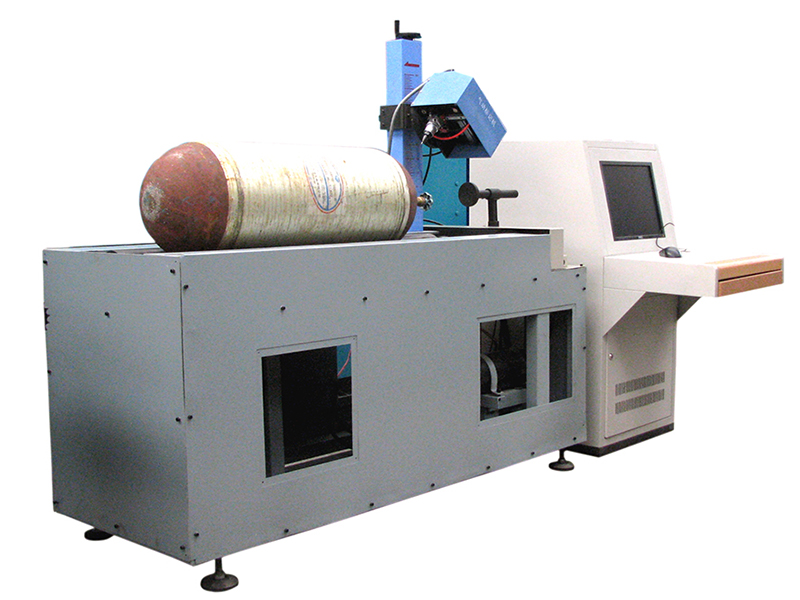

Rango de ensayo:

La línea de ensayo es aplicable a la inspección y evaluación periódica de cilindros de gas natural comprimido y cilindros bobinados circunferencialmente con revestimiento de acero de diferentes tipos y especificaciones, con una presión nominal de trabajo de 16-25MPa y un volumen nominal de 30-230L.

1. Parámetros técnicos de los cilindros de gas natural:

① Diámetro exterior del cilindro de gas: φ 219-φ426mm

② Longitud del cilindro: 600-2000mm

③ Peso del cilindro de gas: ≤ 160Kg



2. Forma del cilindro: forma A (fondo cerrado), forma B (fondo cóncavo)

Prestaciones:

1. Cumple los requisitos de inspección anual de los cilindros de gas para vehículos.

2. Es adecuado para la inspección integral en línea de cilindros de gas de diferentes especificaciones y cumple los requisitos de las normativas y normas nacionales pertinentes para la inspección de cilindros de gas natural.

3. La línea de ensayo cuenta con cierta capacidad de funcionamiento automático para realizar el proceso de flujo, mejorar considerablemente la eficiencia de ensayo y garantizar la calidad de los ensayos

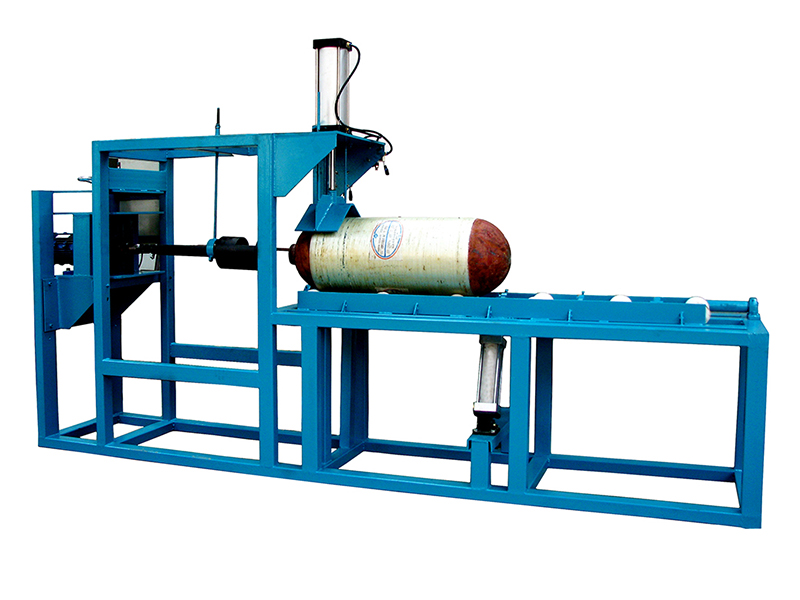

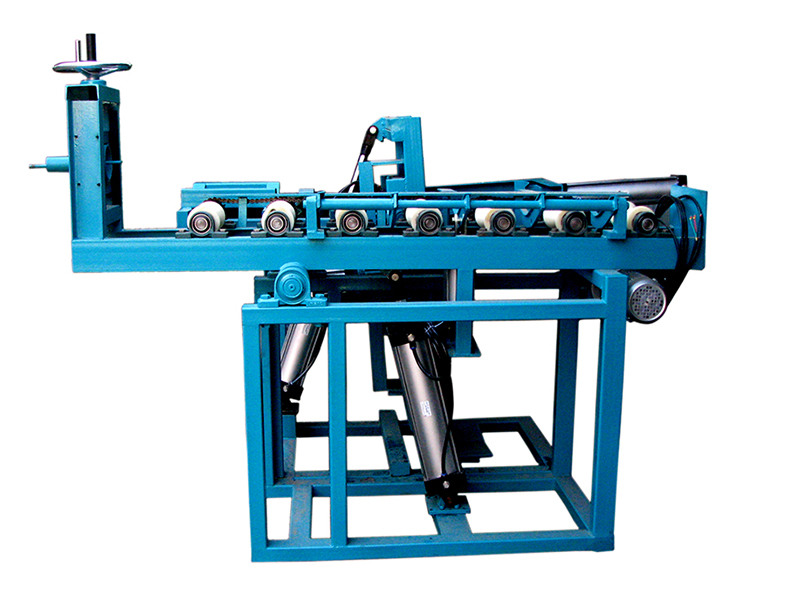

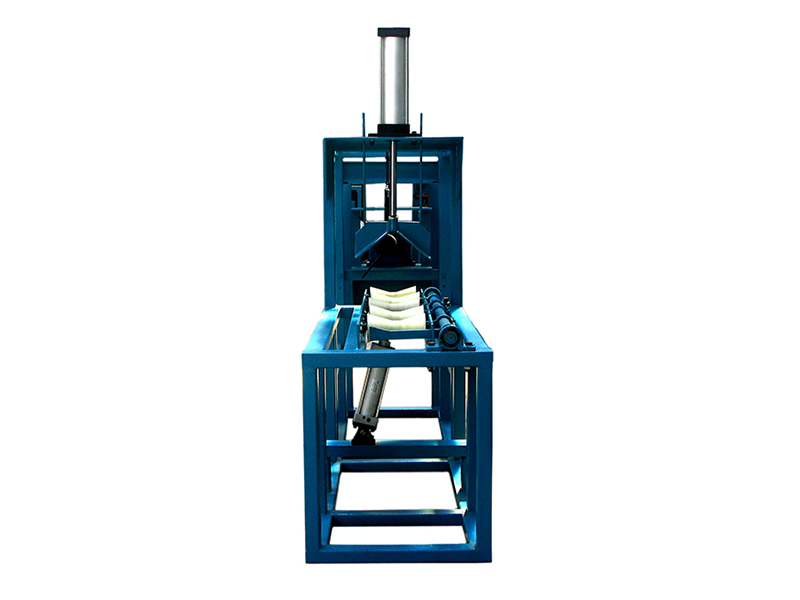

Máquina de carga y descarga de válvulas de cilindros

La máquina de carga y descarga de válvulas de cilindros Shineeast está diseñada y fabricada de acuerdo con los requisitos vigentes en China, que prohíben estrictamente el uso de alicates para cadenas de tubos u otras herramientas que puedan dañar fácilmente el cuerpo del cilindro para cargar y descargar las válvulas, así como con los requisitos de los fabricantes de cilindros, estaciones de inspección y otros trabajos de carga y descarga de válvulas de cilindros. El equipo es adecuado para la carga y descarga de válvulas de diversos cilindros de gas con un diámetro de φ 219-φ426mm. Funcionamiento sencillo y prestaciones seguras y fiables.


Principales parámetros técnicos:

Modelo: PFX-01

Tipo: horizontal, vertical

(1) Potencia del motor: 1.5kW

(2) Relación de transmisión: 1: 60

(3) Velocidad del husillo: 15r/min

(4) Presión de la fuente de aire: 0.5-0.8MPa

(5) Cilindros aplicables: diámetro φ 219-φ 426mm, longitud: 600-2000mm

(6) Modo de control: manual/automático

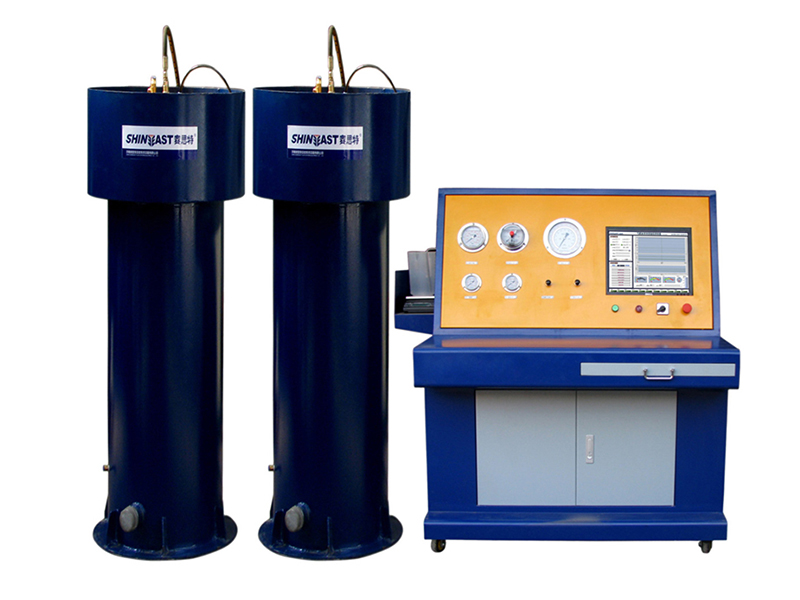

Máquina de ensayo hidrostático para cilindros de gas

La máquina de ensayo hidrostático para cilindros de gas Shineeast utiliza el método de camisa de agua y es aplicable a todos los ensayos hidrostáticos en los que se requiere determinar la expansión volumétrica. Consiste en introducir un cilindro lleno de agua dentro de una camisa de ensayo llena de agua. A continuación, se aplica presión internamente al cilindro, provocando su expansión. La expansión volumétrica total y permanente del cilindro se determina midiendo la cantidad de agua desplazada por la expansión del cilindro durante la presurización y después de liberar la presión. Este es el único método de ensayo que permite recalificar un cilindro para su llenado a una presión un 10% superior a la presión de servicio marcada.



La máquina de ensayo hidrostático para cilindros de gas Shineeast es aplicable al ensayo hidrostático mediante medición externa de diversos cilindros de gas de alta presión, y permite realizar mediante ordenador el conjunto completo de operaciones, como el pesaje del cilindro vacío, la inyección de agua, la extracción de aire, el pesaje del cilindro lleno y el ensayo hidrostático. Mediante el ensayo, se puede medir con precisión la tasa de deformación residual del volumen del cilindro para garantizar su uso seguro. La máquina está diseñada y fabricada de acuerdo con GB/T9521 Método de ensayo hidrostático para cilindros de gas.


Principales parámetros técnicos:

(1) Presión de ensayo: 0-70MPa

(2) Cilindro aplicable: diámetro exterior: φ 219 - φ 426mm, longitud: 600 - 2000mm

(3) Presión de aire de accionamiento: 0.6-0.8MPa

(4) Consumo de aire: ≥ 1M3/min

(5) Alimentación eléctrica: 220V/50Hz

(6) Modo de control: control por ordenador y tarjeta de adquisición de datos (NI estadounidense)

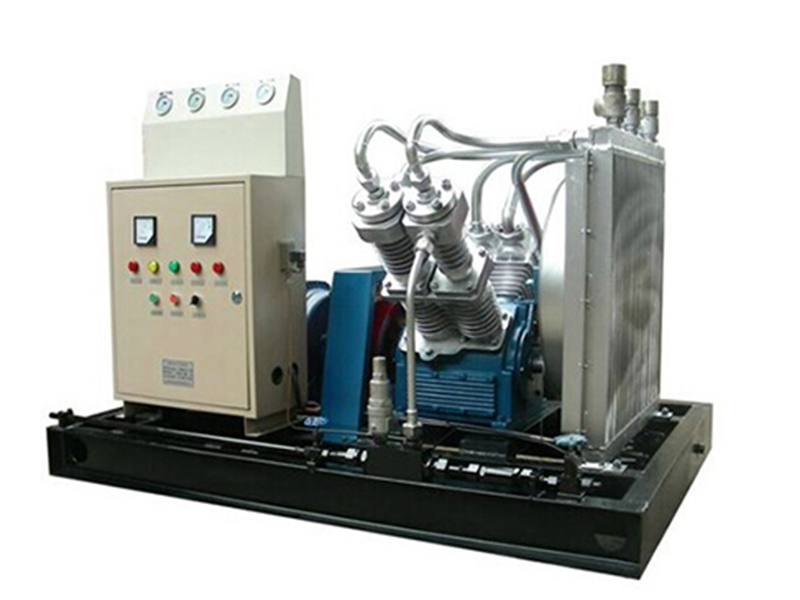

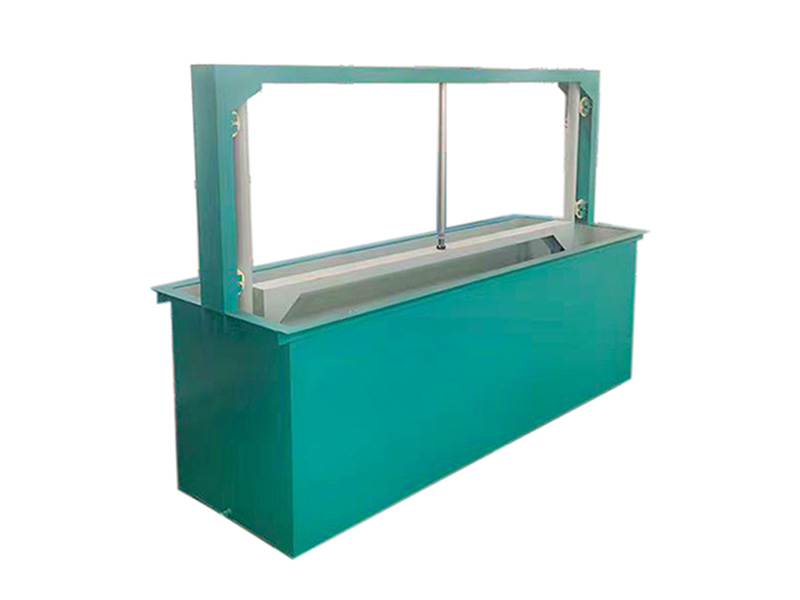

Máquina de ensayo de fugas de aire para cilindros de gas

Configuración del sistema:

La máquina de ensayo de fugas de aire consta principalmente de un compresor de aire de alta presión, un depósito de agua, un armario de control y un grupo de cilindros de almacenamiento.



Parámetros técnicos de la máquina de ensayo de fugas de aire QM-2 para cilindros de gas:

Tipo: QM-2

Presión de ensayo:  200 Bar

Eficiencia de trabajo: 5-10 cilindros de gas por hora

Presión de aire de accionamiento: 0.6-0.8Mpa

Alimentación eléctrica:  380V/50Hz

N.º de estaciones: dos estaciones

Desplazamiento de aire a alta presión: 1.5N M3/min

Tipo de refrigeración: refrigeración por aire

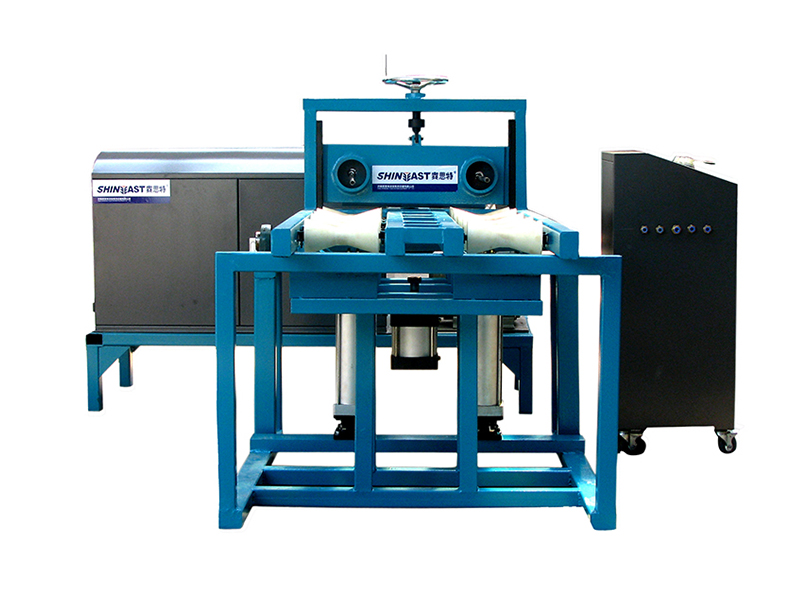

Máquina secadora interna de cilindros

La máquina secadora interna de cilindros Shineeast se utiliza para secar el interior de los cilindros de gas después del ensayo hidrostático. La forma más sencilla de eliminar el agua del interior del cilindro es soplarlo con aire caliente. Este equipo utiliza un sistema de calentamiento eléctrico y la temperatura es regulable. El ventilador envía aire caliente al interior del cilindro para su secado.

El equipo está equipado con un calentador eléctrico y un ventilador. Presenta una estructura compacta, instalación cómoda, uso sencillo y prestaciones fiables, por lo que constituye uno de los equipos especiales necesarios para el secado interno de cilindros de gas.



Principales parámetros técnicos

Modelo: GZ-01

(1) Cilindro aplicable: diámetro φ 219-φ 426mm, longitud 600-2000mm

(2) Temperatura ajustada: 0-100 ℃

(3) Potencia total: 17KW

(4) Bastidor de volteo de cilindros: 2 estaciones

(5) Eficiencia de trabajo: ≥ 12 unidades/h

(6) N.º de estaciones: 4 estaciones

(7) Dimensiones generales: aproximadamente 2100 × mil × 1100mm

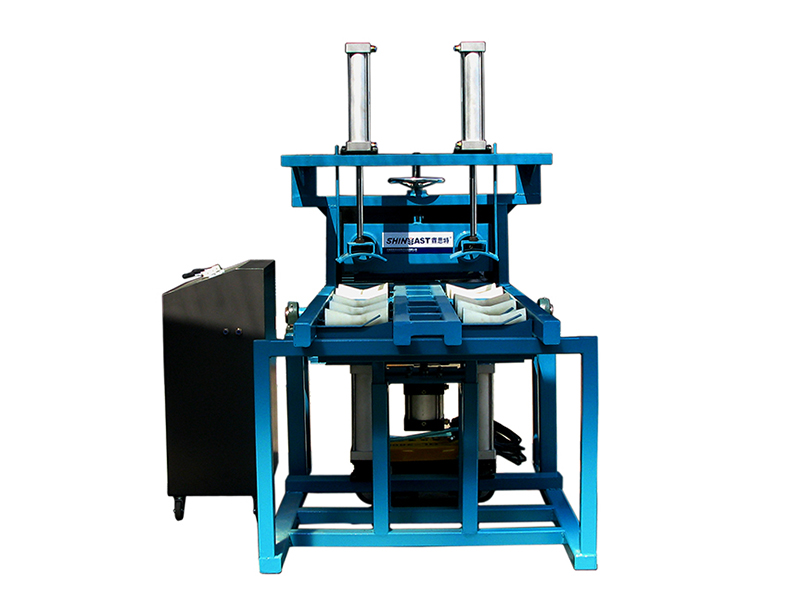

Máquina combinada para limpieza, secado y vaciado de agua

La máquina combinada está equipada con un dispositivo de sujeción y un motorreductor, lo que permite girar el cilindro de gas 180 grados y vaciar el agua del cilindro. La máquina también está equipada con una bomba de agua de alta presión y un generador de vapor; la bomba de agua de alta presión se encarga de limpiar el interior del cilindro y el generador de vapor se utiliza para secarlo.

La secuencia del proceso de la máquina es: vaciado de agua—limpieza del interior del cilindro---secado del interior del cilindro.

La máquina es aplicable a cilindros con un diámetro de entre 200mm y 406mm y una altura de 700-1300mm; puede procesar un cilindro de gas cada vez.


Modelo: CM-01-01

Tamaño del cilindro aplicable: diámetro exterior: 200-406cm, altura: 700x1300mm

Velocidad de volteo: 3.8 r/min

Motorreductor: 2.2KW/380V

Parte del secador (generador de vapor): 9KW/380V

Bomba de agua para la limpieza del cilindro: 0.75KW/380V

Ángulo de volteo: 180°

Presión de aire: 3-8 bar

N.º de estaciones: una estación

Componentes principales de la máquina: bastidor de volteo, panel de control, caja de engranajes, bomba de agua, generador de vapor, etc.

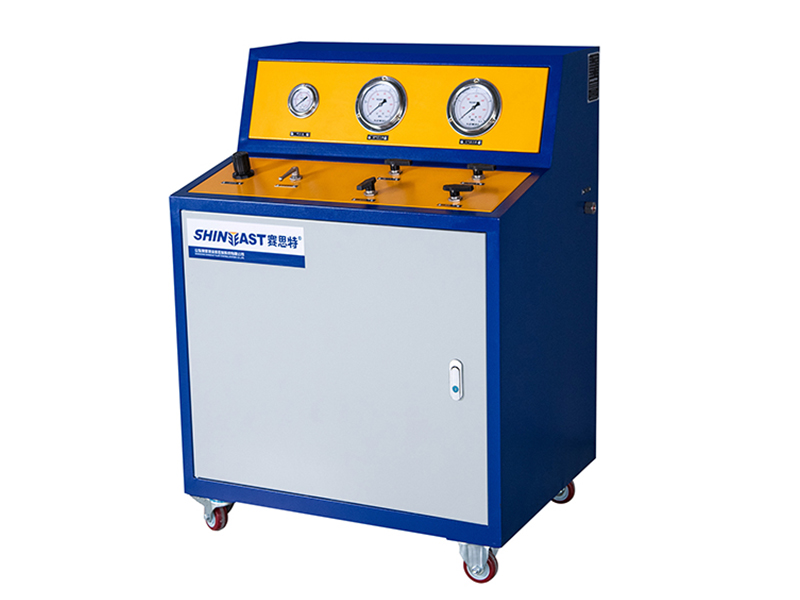

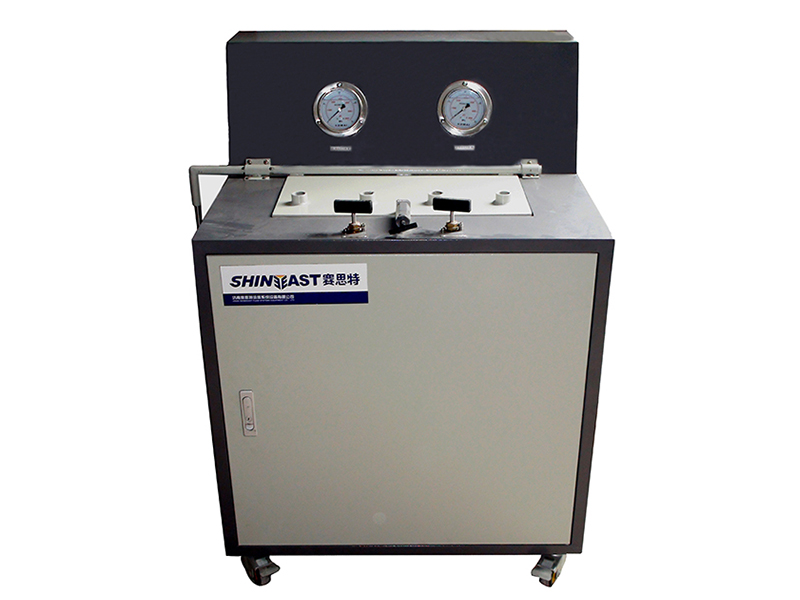

Máquina de ensayo de válvulas de cilindros

Principales parámetros técnicos

Modelo: FX-01

(1) Presión de la fuente de aire: ≥ 20 MPa

(2) Presión de ensayo: 20MPa

(3) Medio de ensayo: aire comprimido

(4) Presión de accionamiento: 0.4-0.8 MPa

(5) Eficiencia de trabajo: 40-50 unidades/h

(6) Dimensiones generales: aproximadamente 750 × 650 × 1200mm
